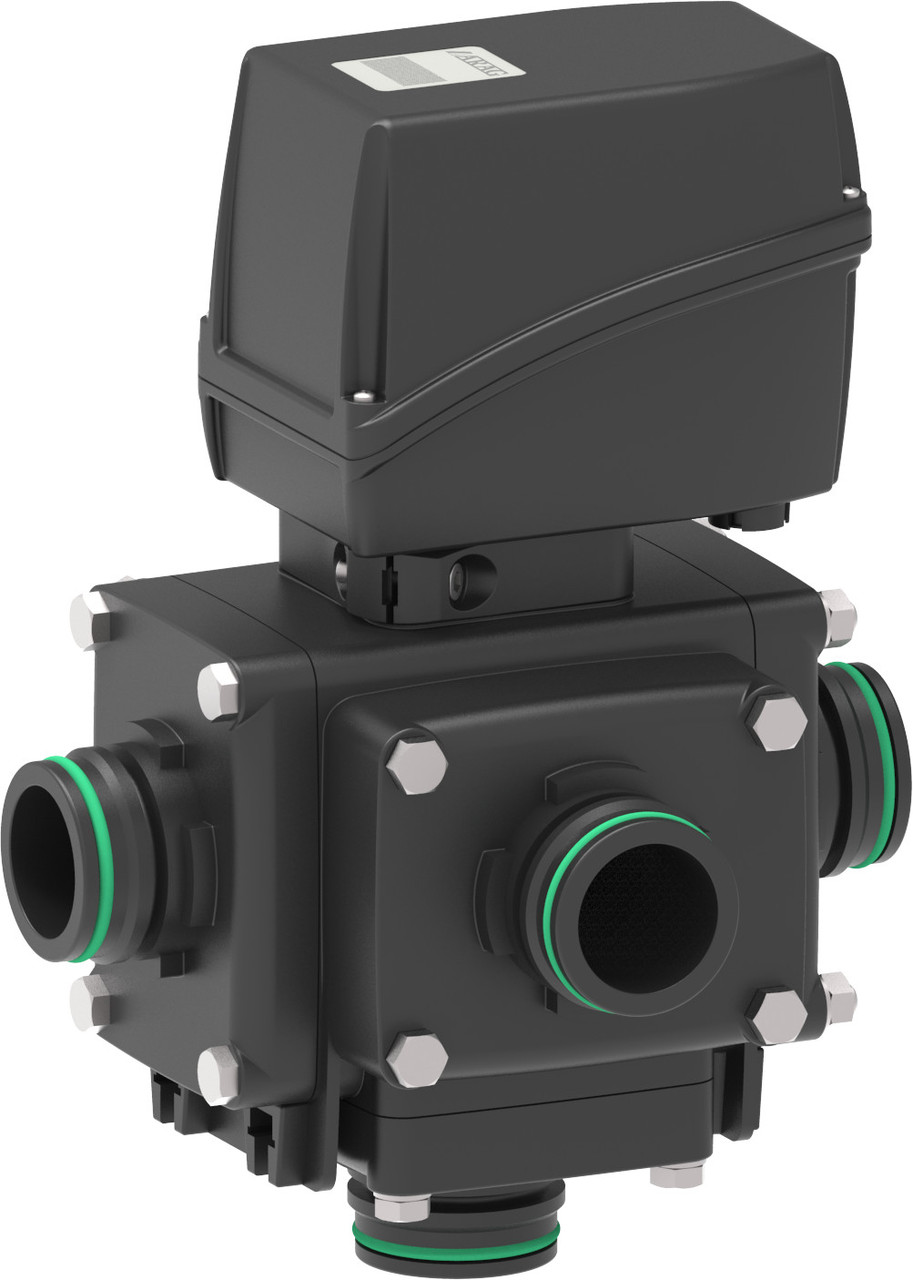

Електроклапан п'ятиходовий T7 з'єднання CANBUS

Електроклапан п'ятиходовий T7 з'єднання CANBUS

3-ходові кульові крани з електроприводом, стяжними болтами та нижнім вилковим з'єднанням - CAN-Bus
Кульові крани серії 853 (з електроприводом) з'явилися внаслідок уважного підходу до функціональних характеристик та надійності необхідного у сільському господарстві та промисловості аксесуара.
Крани виготовлені із найкращих на ринку компонентів, що робить їх безпечними та надійними при використанні на будь-якому типі системи.
Повна лінійка включає 2-ходові та 3-ходові крани з бічним та нижнім з'єднанням, а також 4- та 5-ходові крани. Крани серії 853 з електричним приводом оснащені мотор-редуктором абсолютно нового задуму, розробленого для забезпечення тривалішого терміну служби, більшої надійності та гнучкості використання. Крім нових корпусів і нових приєднувальних розмірів новинка найбільше торкається варіантів виконання з CAN-Bus і протоколом SAE J1939, які спрощують управління навіть найскладніших гідравлічних контурів, як, наприклад, контурів керування додатковими знаряддями польових обприскувачів.

Кульові крани серії 853 зі з'єднанням A-net оснащені спеціальним втичним Tyco Superseal® 4-контактним роз'ємом для з'єднання з кабелями комп'ютера SYNCRO.
Внутрішня електроніка може керувати поворотом кульки кроком 1°.
Датчик визначає положення кульки і в реальному масштабі часу надсилає точні вказівки щодо її руху на комп'ютер SYNCRO.

SAE J1939
У редукторних двигунах CAN-Bus використовується пропрієтарний протокол A-Net, який забезпечує зв'язок із сумісними пристроями Arag, найбільш ефективно використовуючи всі функції клапанів та спрощуючи конфігурування системи. Тим не менш, можна замовити версію, що використовує протокол SAE J1939, який дозволяє легко інтегрувати пристрій в наявні системи CAN-Bus інших виробників. Зверніться до служби технічної підтримки, щоб отримати специфікацію цього протоколу.

ХАРАКТЕРИСТИКИ

Запатентована система кріплення

• Виконана на корпусі затвора без додавання інших пристроїв
• Компенсує похибки вирівнювання на отворах
• Кріплення гвинтами із шестигранною головкою M8 (або 5/16 UN)

Мотор-редуктор кранів серії 853 можна легко від'єднати від корпусу крана та орієнтувати на розсуд. Для цього досить просто відвернути хомутик та повернути двигун у необхідному напрямку на 90°.

Кульові крани з електроприводом серії 853 поставляються також з живленням 24 пост.т. за додатковим запитом.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Кульові крани з електроприводом

• Електропривод 12 В пост.т
• Ротаційний палець з Н/Ж сталі
• Ущільнювальні сідла з TEFLON®
• Внутрішні кільця ущільнювачів з VITON®
• Внутрішня куля з посиленого скловолокном поліпропілену, з н/ж сталі або СВМПЕ
• Кріпильні стяжні болти фланців із н/ж сталі, захищені корпусом клапана
• Легкий напрямок мотор-редуктора
• Спрощене техобслуговування: двигун дуже просто відокремити від крана
• У розпорядженні з 3-провідним електроприводом або з'єднанням CAN-Bus
• Адресація автоматичної конфігурації кранів варіанта виконання CAN-Bus
• У розпорядженні з вилковим з'єднанням, зовнішнім і внутрішнім різьбленням, перехідником CamLock або затискним з'єднанням
• Поставляються зі стандартним циліндричним трубним різьбленням або за додатковим запитом з конічним трубним різьбленням

СТАНДАРТНИЙ ДВИГУН

• З'єднувач типу DIN 43650 FORM B

ДВИГУН З ІНДИКАТОРОМ ПОЛОЖЕННЯ

• З'єднувач типу AMP Superseal® 1.5 3 POS.
• Індикатор відкриття/закриття
• Світлодіодний індикатор струму та положення
• Дихаюча мембрана скидання з ПТФЕ

Робота 3-провідного приводу

• Живлення 12 В пост.т. (постійне з'єднання).
• Повертання клапана за годинниковою стрілкою подачею 12 В пост.т. на механізм відкриття/закриття клапана.
• Поворот клапана проти годинникової стрілки вимкненням подачі струму.

Робота 2-провідного приводу

• Поворот клапана досягається шляхом зміни полярності зі здвоєним тумблером.

В обох випадках двигун споживає струм тільки під час руху клапана
